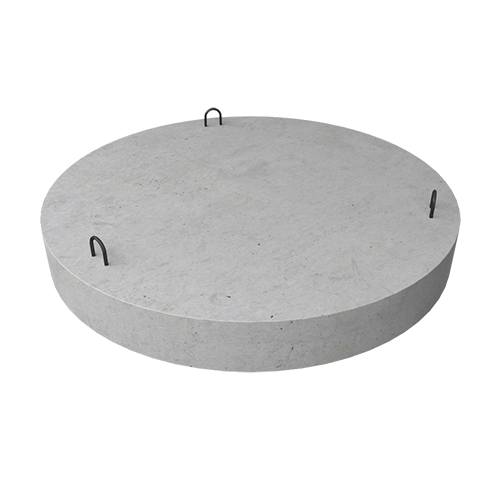

Днище колодца ЖБ

Стенки и днища колодцев из железобетона необходимы для строительства трубопроводов различных типов, применяемых в самых разных хозяйственных отраслях. Кольца укладываются друг на друга, что позволяет смонтировать колодец любой глубины. Также при его строительстве применяются плиты перекрытия и железобетонные днища. Все упомянутые типы железобетонных конструкций сегодня становятся очень востребованными, так как расширяются темпы строительства, проводится масштабная перестройка и восстановление уже имеющихся подземных трубопроводов.

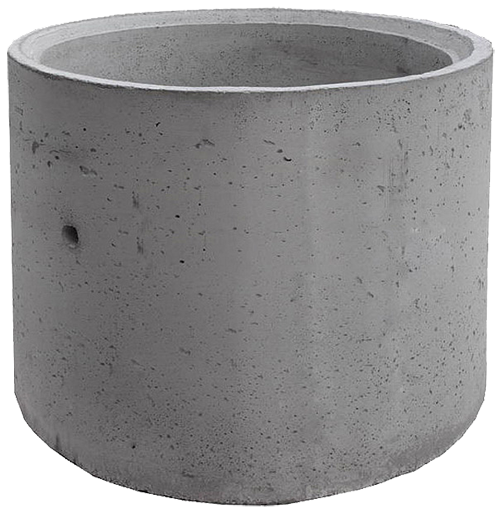

Кольца колодезные ЖБ

Железобетон остается одним из самых дешевых материалов, применяемых в массовом строительстве, поэтому именно создание колодцев из бетона стало особенно выгодным, по сравнению с выкладкой колодезных стен из камня или различных видов кирпича. Кроме того, такие сооружения возводятся намного быстрее. Колодезные кольца предназначены именно для того, чтобы монтировать заглубленный трубопровод, проложенный ниже или выше глубины залегания грунтовых вод. Окружающий грунт и транспортируемая жидкость может быть либо неагрессивными, либо слабоагрессивными. Требования, предъявляемые к созданию бетонных колец, регулируются ГОСТом 8020-90, именно на его основе проектируются и создаются рабочие чертежи.

Харастеристика железобетонных колец, плит перекрытия колодцев, днищ колодцев

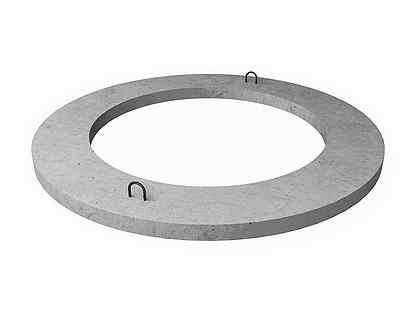

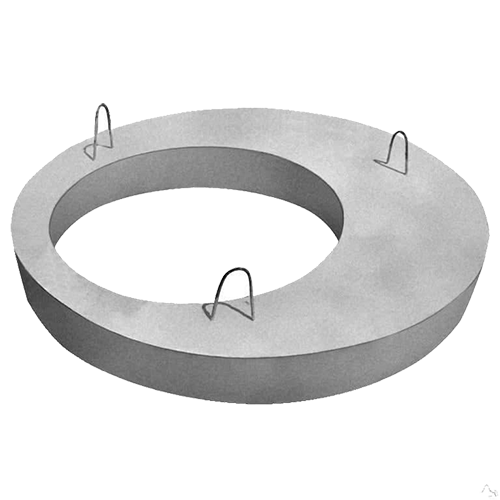

Плита перекрытия колодца ЖБ

Как и другие инженерные сооружения, железобетонные конструкции создаются с учетом ряда параметров: диаметр колодезного кольца составляет от 1 до 2 м, его вес не превышает 1 тонны, толщина бетонных стенок составляет от 8 до 9 см, а высота – не более 90 см. При строительстве колодцев учитывается не только собственный вес каждого элемента, но и воздействие, которое грунт будет оказывать на бетон. Перекрытие может быть заглублено не более чем на 4 м, днище – не более чем на 7 м.

Диаметр плит перекрытия и днищ колодца может составлять в пределах 1,5-2,2 м, вес их может достигать 1280 кг. В зависимости от назначения данного колодца и его предполагаемых конструктивных особенностей выбирается размер железобетонных элементов. Их снабжают цифровыми индексами, выраженными в дециметрах: первая цифра в маркировке указывает на внутренний размер изделия, а вторая – на его высоту.

Например:

КС 10-9

Кольцо колодезное КС10-9

КЦ – кольцо стеновое,
10 – внутренний диаметр в дм
9 – высота в дм

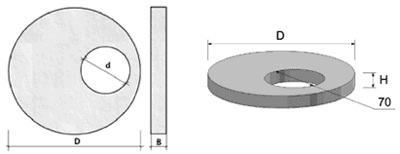

1ПП15-2

Плита перекрытия колодца 1ПП15-2

ПП – плита перекрытия колодца
1 – расстояние до центра отверстия
15 – плита для колодца диметром 15 дм
2 - нагрузка

ПН 15

Днище колодца ПН 15

ПН – Днище колодцев
15 – днище для колодца диметром 15 дм

Для изготовления колец всех видов и типоразмеров применяют бетон марки 200.

Наименование изделия

Габаритные размеры, мм

Вес изделия, кг

Диаметр

Высота


Кольца ГОСТ 8020-90 Серия 3.900-3 выпуск 7

1

КС10.9 (Кольцо д. 1,0 м)

диаметр 1160

900

600

2

КС10.6 (Кольцо д. 1,0 м)

диаметр 1160

600

400

3

КС15.9 (Кольцо д. 1,5 м)

диаметр 1680

900

1000

4

КС15.6 (Кольцо д. 1,5 м)

диаметр 1680

600

660

5

КС20.6 (Кольцо д. 2,0 м)

диаметр 2180

600

980

Плиты перекрытия колодцев ГОСТ 8020-90 Серия 3.900-3 выпуск 7

1

ПП10-2 (Крышка д. 1,0 м дорожная)

диаметр 1160

150

250

2

ПП10-1 (Крышка д. 1,0 м тротуарная)

диаметр 1160

120

200

3

2ПП15-2 (Крышка д. 1,5 м дорожная)

диаметр 1680

150

680

4

2ПП15-1 (Крышка д. 1,5 м тротуарная)

диаметр 1680

120

540

5

2ПП20-2 (Крышка д. 2,0 м дорожная)

диаметр 2200

150

1280

6

Плита железобетонная 800/60

диаметр 800

60

70

7

Люк полимерпесчанный

диаметр 770

50

40

Днище колодцев ГОСТ 8020-90 Серия 3.900-3 выпуск 7

1

ПН10 (Днище колодца д. 1,0 м)

диаметр 1160

150

440

2

ПН15 (Днище колодца д. 1,5 м)

диаметр 1680

150

940

3

ПН20 (Днище колодца д. 2,0 м)

диаметр 2200

150

1470
